Jak zwiększyć skuteczność wymiennika do odzysku ciepła z powietrza wywiewanego
- Skuteczność wymiennika do odzysku ciepła z powietrza wywiewanego określa, ile energii cieplnej jest odzyskiwane z powietrza opuszczającego budynek.
- Istnieje kilka rodzajów wymienników ciepła, różniących się budową i efektywnością energetyczną, co wpływa na ich zastosowanie.
- Pomiar sprawności wymiennika odbywa się najczęściej przez porównanie temperatur powietrza nawiewanego i wywiewanego oraz uwzględnienie przepływu.
- Na skuteczność odzysku ciepła wpływają m.in. temperatura i wilgotność powietrza, materiały wymiennika oraz parametry przepływu.
- Zastosowanie systemów zabezpieczeń przeciwzamrożeniowych i odpowiednia regulacja wentylacji zapobiega spadkom efektywności wymiennika w trudnych warunkach.
- Nowoczesne materiały i technologie, takie jak wymienniki z powłokami hydrofobowymi lub o zwiększonej powierzchni wymiany, znacząco poprawiają skuteczność odzysku ciepła.
- Optymalizacja systemu wentylacji mechanicznej oraz regularna konserwacja zapewniają długotrwałe utrzymanie wysokiej efektywności wymienników.
Powietrze wywiewane z budynków zawiera znaczną ilość ciepła, które można odzyskać dzięki wymiennikom ciepła. Skuteczność wymiennika do odzysku ciepła z powietrza wywiewanego decyduje o realnych oszczędnościach energetycznych i komforcie użytkowania. Zrozumienie zasad działania, czynników wpływających na efektywność oraz dostępnych technologii pozwala na świadomy wybór i optymalizację tego elementu systemu wentylacji.

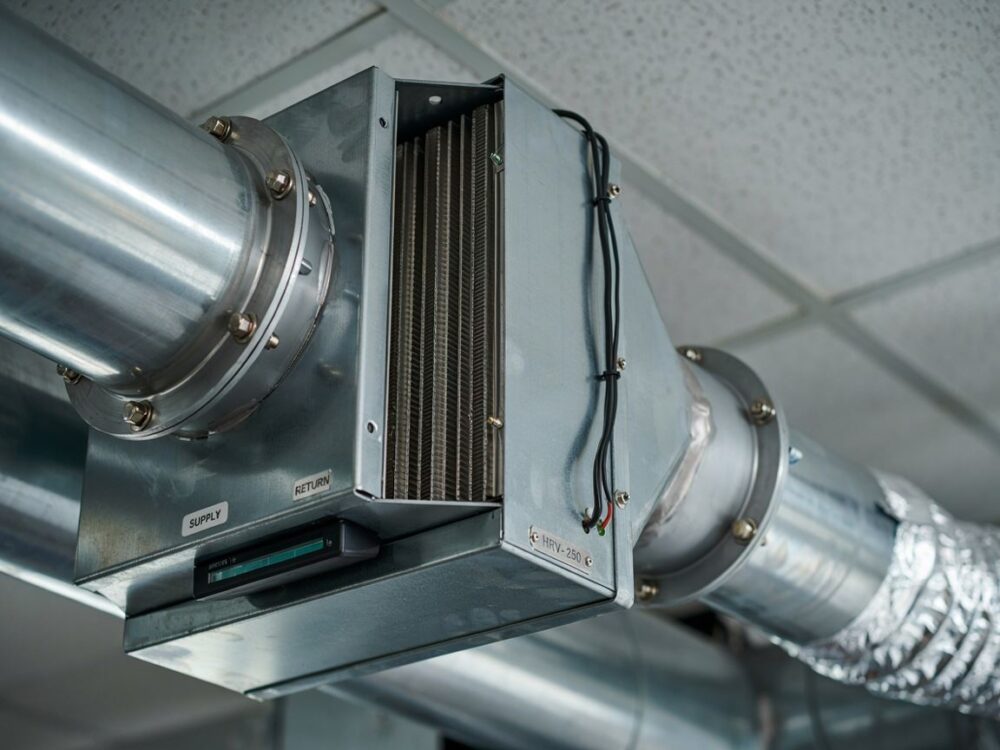

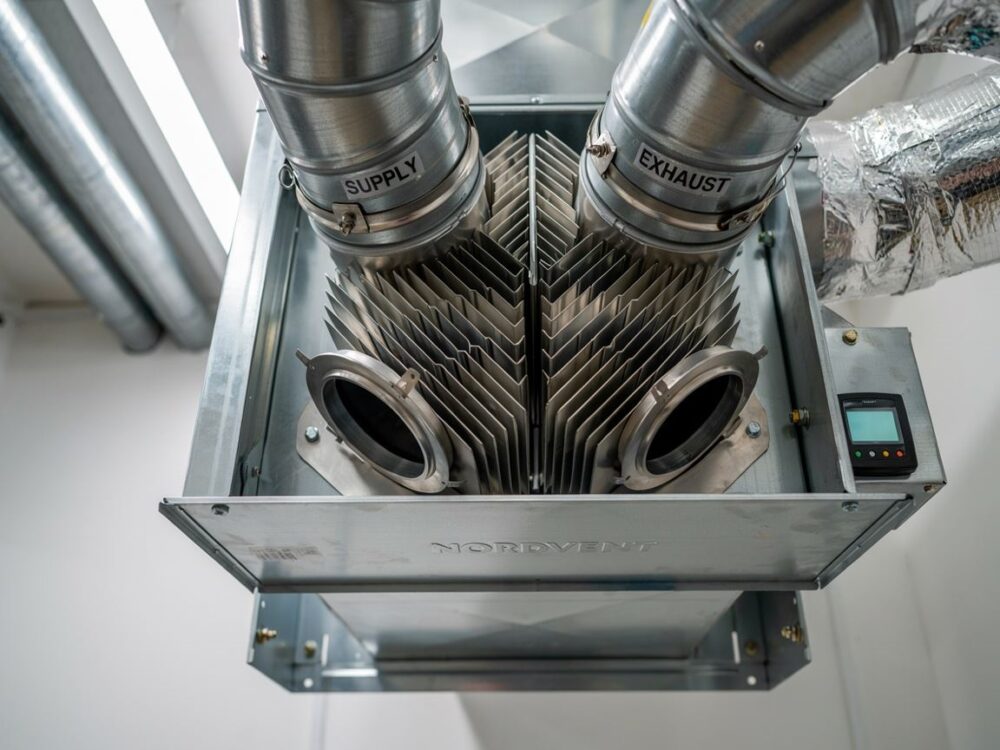

Jak działa wymiennik do odzysku ciepła z powietrza wywiewanego?
Wymiennik odzyskuje ciepło z powietrza opuszczającego budynek, przekazując je do świeżego powietrza nawiewanego, bez mieszania obu strumieni.
Jak mierzyć skuteczność wymiennika ciepła?
Najczęściej stosuje się metody pomiaru temperatur powietrza nawiewanego i wywiewanego oraz obliczanie współczynnika odzysku ciepła.
Jakie czynniki obniżają skuteczność wymiennika?
Niska temperatura, wysoka wilgotność, zanieczyszczenia, niewłaściwy przepływ powietrza oraz brak zabezpieczeń przeciwzamrożeniowych.
Jakie są rodzaje wymienników ciepła stosowanych w rekuperacji?
Najpopularniejsze to wymienniki krzyżowe, przeciwprądowe, obrotowe oraz płytowe.
W jaki sposób można poprawić efektywność wymiennika?
Poprzez zastosowanie nowoczesnych materiałów, optymalizację przepływów, systemy przeciwzamrożeniowe i regularną konserwację.
Dlaczego skuteczność wymiennika jest ważna dla budynków energooszczędnych?
Wysoka skuteczność pozwala znacznie zmniejszyć straty ciepła, co przekłada się na niższe rachunki i komfort termiczny.
Jakie technologie zabezpieczają wymiennik przed zamarzaniem?
Systemy przeciwzamrożeniowe, takie jak nagrzewnice wstępne, bypassy czy automatyczne regulatory temperatury.
| Parametr | Opis | Typowe wartości |
|---|---|---|
| Skuteczność wymiennika (%) | Stosunek odzyskanego ciepła do potencjalnej energii w powietrzu wywiewanym | 50–95% |
| Rodzaje wymienników | Krzyżowe, przeciwprądowe, obrotowe, płytowe | Różna efektywność i zastosowanie |
| Temperatura powietrza wywiewanego (°C) | Wejściowa temperatura powietrza zużytego | 20–30°C (zimą niższa) |
| Temperatura powietrza nawiewanego (°C) | Temperatura powietrza po wymienniku | 5–20°C (w zimie) |
| Systemy zabezpieczenia | Przeciwzamrożeniowe, regulatory przepływu | Stosowane w instalacjach klimatycznych |
| Materiały wymienników | Aluminium, tworzywa sztuczne, ceramika, powłoki hydrofobowe | Wpływ na trwałość i efektywność |
Skuteczność wymiennika ciepła czym jest i jak ją mierzyć
Skuteczność wymiennika do odzysku ciepła z powietrza wywiewanego to kluczowy parametr opisujący efektywność procesu odzysku energii cieplnej. Definiuje się ją jako stosunek ilości ciepła przejętego przez powietrze nawiewane do całkowitej dostępnej energii cieplnej w powietrzu wywiewanym.
Wzór na skuteczność (η) wymiennika to:
η = (T_nawiew – T_zew) / (T_wywiew – T_zew) × 100%
gdzie:
T_nawiew – temperatura powietrza nawiewanego po wymienniku
T_wywiew – temperatura powietrza wywiewanego przed wymiennikiem
T_zew – temperatura powietrza zewnętrznego (świeżego)
Z mojego doświadczenia wynika, że dokładne pomiary temperatur oraz kontrola przepływów powietrza są niezbędne, aby móc precyzyjnie określić skuteczność wymiennika. Do tego celu wykorzystuje się czujniki temperatury oraz anemometry lub przepływomierze powietrza.
Stosuje się również wskaźnik sprawności energetycznej, który uwzględnia nie tylko odzysk ciepła, lecz także ewentualne straty ciśnienia i zużycie energii przez wentylatory.
Prawidłowa kalibracja urządzeń pomiarowych oraz uwzględnienie zmiennych warunków pracy systemu wentylacji (np. wilgotność, obciążenie cieplne) pozwala na rzetelną ocenę skuteczności.
Rodzaje wymienników stosowanych w odzysku ciepła z powietrza wywiewanego
W systemach wentylacji mechanicznej z odzyskiem ciepła najczęściej stosuje się cztery podstawowe typy wymienników:
- Wymienniki krzyżowe – powietrze nawiewane i wywiewane przepływa prostopadle, wymiana ciepła odbywa się przez ścianę wymiennika. Mają stosunkowo prostą konstrukcję, ale efekt odzysku jest umiarkowany (około 50-70%).
- Wymienniki przeciwprądowe – strumienie powietrza przepływają równolegle, lecz w przeciwnych kierunkach, co zwiększa efektywność wymiany ciepła (sięgają nawet do 85-95%).
- Wymienniki obrotowe (rotacyjne) – element wymiennika obraca się, przekazując ciepło i wilgoć pomiędzy strumieniami powietrza. Charakteryzują się wysoką sprawnością oraz zdolnością do odzysku wilgoci, co poprawia komfort powietrza nawiewanego.
- Wymienniki płytowe – składają się z wielu cienkich płyt, przez które przepływa powietrze. Są lekkie i łatwe w konserwacji, z efektywnością na poziomie 70-90%.
Tabela porównawcza efektywności i kosztów wymienników:
| Typ wymiennika | Skuteczność (%) | Zalety | Wady |
|---|---|---|---|
| Krzyżowy | 50–70 | Prosta konstrukcja, niskie koszty | Niższa sprawność, brak odzysku wilgoci |
| Przeciwprądowy | 85–95 | Wysoka efektywność, trwałość | Wyższe koszty, większe gabaryty |
| Obrotowy | 80–90 | Odzysk wilgoci, kompaktowy | Konieczność konserwacji, ryzyko przecieku |
| Płytowy | 70–90 | Łatwa konserwacja, dobra efektywność | Może wymagać częstego czyszczenia |
W praktyce wybór typu wymiennika zależy od wymagań budynku, klimatu oraz budżetu inwestora. W budynkach pasywnych rekomenduje się wymienniki przeciwprądowe ze względu na wysoką efektywność energetyczną.
Czynniki wpływające na skuteczność wymiennika
Temperatura i wilgotność powietrza
Temperatura powietrza wywiewanego i zewnętrznego ma kluczowy wpływ na skuteczność wymiennika. Im większa różnica temperatur, tym większy potencjał odzysku ciepła. Jednak w bardzo niskich temperaturach istnieje ryzyko zamarzania wymiennika, co wymusza stosowanie zabezpieczeń przeciwzamrożeniowych.
Wilgotność powietrza wpływa na kondensację pary wodnej na elementach wymiennika. Wymienniki obrotowe potrafią odzyskać wilgoć, co poprawia komfort powietrza nawiewanego i zapobiega przesuszeniu pomieszczeń. Wymienniki płytowe i krzyżowe wymagają odpowiedniej izolacji i zabezpieczeń, aby uniknąć nadmiernego skraplania.
Przepływ powietrza i projekt instalacji
Optymalny przepływ powietrza jest niezbędny do utrzymania wysokiej skuteczności wymiennika. Zbyt duży lub zbyt mały przepływ powoduje spadek wydajności. Projekt instalacji musi uwzględniać odpowiednie wielkości kanałów, minimalizować straty ciśnienia i zapewniać równomierny rozkład powietrza.
Z mojego doświadczenia wynika, że wadliwie dobrany przepływ jest jedną z najczęstszych przyczyn spadku skuteczności w praktyce. Regularne pomiary i regulacje pozwalają uniknąć tych problemów.
Materiały wymienników a efektywność odzysku
Materiały, z których wykonany jest wymiennik, wpływają na przewodność cieplną, trwałość i odporność na korozję oraz zanieczyszczenia. Aluminium jest popularne ze względu na dobrą przewodność i niską wagę, ale wymaga ochrony antykorozyjnej.
Nowoczesne technologie stosują powłoki hydrofobowe, które zmniejszają osadzanie się wilgoci i zanieczyszczeń na powierzchniach wymiany ciepła. Użycie ceramiki lub tworzyw sztucznych w niektórych wymiennikach pozwala na lepszą izolację cieplną i większą odporność na agresywne środowisko, co przekłada się na stabilną skuteczność w dłuższym okresie.
Metody poprawy skuteczności wymienników ciepła
Zabezpieczenia przeciwzamrożeniowe i systemy regulacji
Wymienniki pracujące w niskich temperaturach wymagają systemów zabezpieczających przed zamarzaniem. Do najpopularniejszych rozwiązań należą:
- Nagrzewnice wstępne – podgrzewają powietrze zewnętrzne przed wejściem do wymiennika, zapobiegając oblodzeniu.
- Bypassy – obejścia wymiennika, stosowane gdy panują niskie temperatury, aby wentylacja działała bez ryzyka zamrożenia.
- Automatyczne regulatory przepływu – dostosowują prędkość wentylatorów w zależności od temperatury i wilgotności, optymalizując pracę układu.
- Systemy odszraniania – wykorzystują czujniki i automatyczne sterowanie do cyklicznego rozmrażania wymiennika.
Takie rozwiązania minimalizują ryzyko spadków skuteczności i przedłużają żywotność systemu.

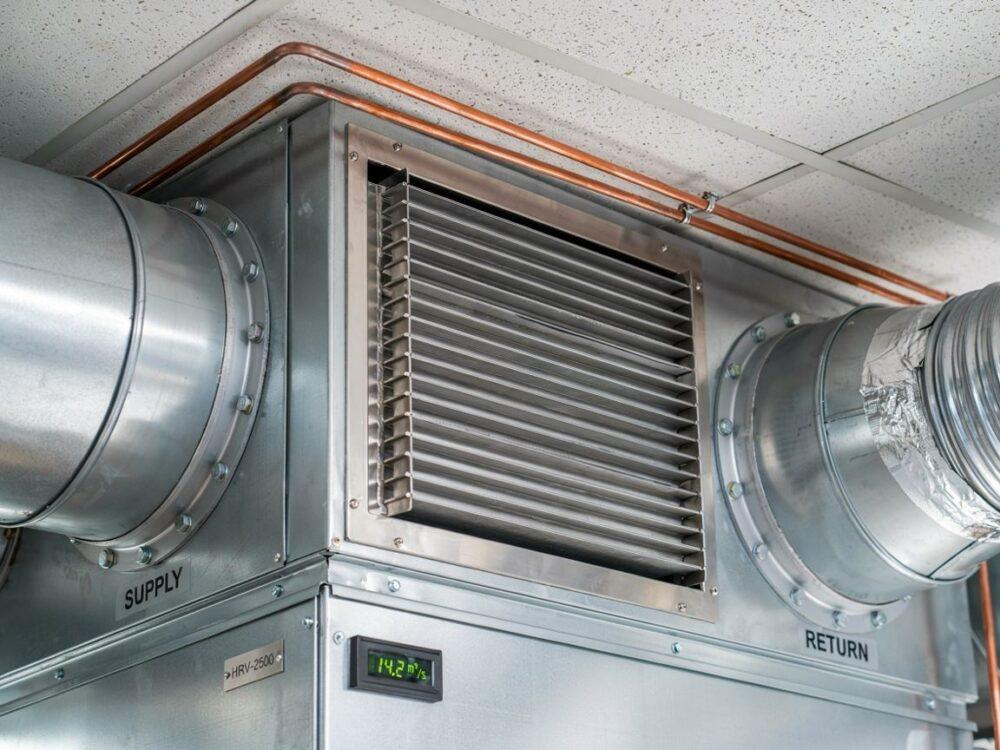

Optymalizacja pracy wentylacji mechanicznej
Aby maksymalizować skuteczność wymiennika, zaleca się:
- Regularne serwisowanie i czyszczenie filtrów oraz powierzchni wymiennika.
- Ustawienie odpowiednich parametrów przepływu powietrza, zgodnych z wymogami projektu.
- Monitoring parametrów pracy, np. temperatur i wilgotności, w celu szybkiego wykrywania nieprawidłowości.
- Zastosowanie automatyki sterującej dostosowującej pracę wentylatorów do aktualnych potrzeb.
W praktyce system wentylacji z odzyskiem ciepła wymaga kompleksowego podejścia, uwzględniającego sezonowość i zmieniające się warunki atmosferyczne.
Znaczenie skuteczności wymiennika dla oszczędności energetycznych
Wysoka skuteczność wymiennika ciepła przekłada się bezpośrednio na zmniejszenie zapotrzebowania na energię do ogrzewania budynku. Zmniejsza to koszty eksploatacji oraz emisję CO2, co jest kluczowe w kontekście rosnących wymagań dotyczących efektywności energetycznej i ochrony środowiska.
W budynkach pasywnych i energooszczędnych odzysk ciepła ma zasadnicze znaczenie, umożliwiając utrzymanie komfortu termicznego przy minimalnym zużyciu energii. Z mojego doświadczenia wynika, że nawet różnica kilku procent w skuteczności wymiennika może oznaczać realne oszczędności rzędu kilkuset złotych rocznie na rachunkach za ogrzewanie.
Praktyczne wskazówki i dobre praktyki eksploatacyjne
Aby utrzymać wysoką skuteczność wymiennika, pamiętaj o:
- Regularnym czyszczeniu filtrów powietrza, co zapobiega zatykaniu i spadkowi przepływu.
- Kontroli szczelności instalacji wentylacyjnej, aby uniknąć przecieków powietrza, które zmniejszają odzysk ciepła.
- Systematycznej kontroli parametrów pracy, np. temperatur i wilgotności, z wykorzystaniem dedykowanych urządzeń pomiarowych.
- Zastosowaniu powłok ochronnych i wymianie elementów zużytych wskutek korozji lub osadzania zanieczyszczeń.
- Dostosowaniu ustawień wentylacji do aktualnych warunków oraz potrzeb użytkowników budynku.
Ważne jest też szkolenia personelu technicznego odpowiedzialnego za obsługę systemu wentylacji.
Nowoczesne technologie wpływające na efektywność odzysku ciepła
Na rynku dostępne są innowacyjne materiały i rozwiązania technologiczne poprawiające skuteczność wymienników:
- Powłoki hydrofobowe i antybakteryjne – ograniczają osadzanie wilgoci i zanieczyszczeń, zwiększając trwałość i wydajność.
- Wymienniki o zwiększonej powierzchni wymiany – stosowanie specjalnych struktur powierzchni, np. żeber czy mikroporów, zwiększa efektywność wymiany ciepła.
- Systemy inteligentnej automatyki – pozwalają na dynamiczne dostosowanie parametrów pracy do warunków zewnętrznych i potrzeb użytkowników.
- Materiały kompozytowe – łączą lekkość z wysoką przewodnością cieplną i odpornością na korozję.
- Rekuperatory z odzyskiem entalpii – umożliwiają również odzysk wilgoci, co poprawia mikroklimat wewnętrzny.
Wykorzystanie tych technologii przynosi wymierne korzyści ekonomiczne oraz ekologiczne.
Ocena ekonomiczna wymienników – koszty vs korzyści
Inwestycja w wysokiej jakości wymiennik ciepła oraz system zabezpieczeń przeciwzamrożeniowych może generować wyższe koszty początkowe. Jednak z mojego doświadczenia wynika, że szybki zwrot inwestycji jest możliwy dzięki obniżeniu kosztów ogrzewania i klimatyzacji.
Analiza kosztów eksploatacji powinna uwzględniać:
- Zużycie energii przez wentylatory i systemy sterowania.
- Potencjalne oszczędności na paliwach lub energii elektrycznej.
- Koszty serwisu i konserwacji.
- Wpływ na komfort i zdrowie użytkowników.
Długoterminowo inwestycja w efektywny wymiennik ciepła przekłada się na niższe koszty eksploatacji i lepszą wartość nieruchomości.
Najczęstsze problemy i ich zapobieganie w systemach odzysku ciepła
Problemy najczęściej występujące w praktyce to:
- Spadek skuteczności – spowodowany zatkaniem filtrów, zanieczyszczeniem wymiennika lub nieprawidłowym przepływem powietrza.
- Zamarzanie wymiennika – występuje przy niskich temperaturach, gdy brak jest odpowiednich zabezpieczeń.
- Przecieki powietrza – wpływają na zmniejszenie odzysku ciepła i mogą powodować wilgoć w instalacji.
- Korozja i uszkodzenia materiałów – wynikają z wilgoci, zanieczyszczeń i agresywnego środowiska.
- Niewłaściwa eksploatacja – brak regularnej konserwacji i serwisu prowadzi do obniżenia efektywności.
Zapobieganie wymaga wdrożenia procedur serwisowych, monitoringu parametrów i stosowania nowoczesnych rozwiązań technicznych.
Z mojego doświadczenia wynika, że systematyczna kontrola i szybka reakcja na nieprawidłowości zapewniają utrzymanie wysokiej skuteczności wymiennika przez wiele lat.
Skuteczność wymiennika do odzysku ciepła z powietrza wywiewanego ma kluczowe znaczenie dla efektywności energetycznej budynków i komfortu ich użytkowników. Znajomość rodzaju wymiennika, właściwy dobór materiałów, regularna konserwacja oraz zastosowanie nowoczesnych technologii i zabezpieczeń pozwalają na optymalizację systemu wentylacyjnego. W praktyce nawet niewielkie poprawki mogą przełożyć się na znaczne oszczędności energetyczne i podniesienie jakości powietrza.
Zachęcam do świadomego podejścia do projektowania, eksploatacji i modernizacji systemów wentylacji z odzyskiem ciepła, bazując na najnowszych danych technicznych i sprawdzonych metodach pomiaru skuteczności wymiennika.
