Schemat instalacji rekuperacji w domu jednorodzinnym krok po kroku

• System rekuperacji zapewnia wentylację mechaniczną z odzyskiem ciepła, poprawiając komfort i oszczędność energii.
• Kluczowe elementy instalacji to jednostka centralna (rekuperator), kanały wentylacyjne i anemostaty.
• Schemat instalacji wymaga precyzyjnego rozplanowania kanałów oraz optymalnego rozmieszczenia nawiewników i wyrzutni.
• Montaż rekuperacji obejmuje przygotowanie projektu, instalację elementów i podłączenia oraz testy szczelności i wydajności.
• Ważne jest unikanie typowych błędów, takich jak nieprawidłowe uszczelnienie czy złe położenie kanałów.
• Konserwacja systemu i regularna wymiana filtrów zapewnia jego efektywność i długą żywotność.
• Rekuperacja pozwala na znaczne oszczędności kosztów ogrzewania i lepszą jakość powietrza w domu.

Schemat instalacji rekuperacji to kluczowy element zapewniający prawidłowe działanie systemu wentylacji mechanicznej z odzyskiem ciepła w domu jednorodzinnym. Z mojego doświadczenia wynika, że precyzyjne zaplanowanie i montaż przynosi wymierne korzyści w komfortowym użytkowaniu oraz oszczędnościach energetycznych. W niniejszym artykule przedstawię szczegółowy opis instalacji, praktyczne wskazówki oraz schematy ułatwiające zrozumienie każdego etapu.

Jak działa system rekuperacji? System wentylacji mechanicznej z rekuperatorem wymienia zużyte powietrze na świeże, odzyskując ciepło z powietrza wywiewanego. Dzięki temu zmniejszamy straty ciepła, co przekłada się na niższe koszty ogrzewania i poprawę jakości powietrza.

Jakie elementy składają się na instalację rekuperacji? Kluczowe komponenty to jednostka centralna (rekuperator), sieć kanałów wentylacyjnych, anemostaty nawiewne i wywiewne oraz system sterowania.

Jak zaplanować rozkład kanałów wentylacyjnych? Należy uwzględnić specyfikę pomieszczeń, przepływ powietrza oraz minimalizować długości kanałów, by uniknąć strat ciśnienia i hałasu.

Jakie są najczęstsze błędy podczas montażu? Niewłaściwe uszczelnienie kanałów, nieprawidłowe rozmieszczenie anemostatów, brak kontroli szczelności czy zaniechanie filtracji powietrza.

Jak dbać o system rekuperacji po montażu? Regularna wymiana filtrów, przeglądy techniczne i czyszczenie kanałów zapewniają sprawność i żywotność systemu.

Czy rekuperacja jest opłacalna? Tak, zwłaszcza w domach dobrze ocieplonych, gdzie oszczędności na ogrzewaniu szybko rekompensują koszty inwestycji.

Jak podłączyć dodatkowe urządzenia, np. okap kuchenny? Okap kuchenny można integrować z systemem, jednak wymaga to odpowiedniego projektu i zastosowania zaworów zwrotnych, by uniknąć przeciągów.

Schemat instalacji rekuperacji w domu jednorodzinnym

Z czego składa się system rekuperacji

System rekuperacji to przede wszystkim jednostka centralna zwana rekuperatorem, która wymusza przepływ powietrza przez kanały nawiewne i wywiewne. Rekuperator wyposażony jest w wymiennik ciepła, który odzyskuje energię z powietrza usuwanego z budynku i przekazuje ją świeżemu powietrzu nawiewanemu.

Z mojego doświadczenia wynika, że oprócz rekuperatora kluczowe są dobrze dobrane kanały wentylacyjne, które powinny być szczelne i jak najkrótsze, by minimalizować opory przepływu oraz hałas. Anemostaty, czyli nawiewniki i wyrzutnie powietrza, powinny być rozmieszczone tak, by zapewnić równomierną wentylację wszystkich pomieszczeń mieszkalnych.

Do systemu zalicza się również filtry powietrza (najczęściej klasy G3 lub F7), które chronią wymiennik ciepła przed zanieczyszczeniami, oraz układ sterowania pozwalający na regulację wydajności i komfortu.

Podstawowe elementy schematu instalacji

Schemat instalacji rekuperacji zawiera:

• Rekuperator – centralna jednostka montowana najczęściej w pomieszczeniach gospodarczych, piwnicy lub na poddaszu.
• Kanały nawiewne – rozprowadzają świeże, filtrowane powietrze do pomieszczeń mieszkalnych (salon, sypialnie).
• Kanały wywiewne – odprowadzają powietrze z pomieszczeń o wysokiej wilgotności, jak kuchnia, łazienka, toaleta, pralnia.
• Anemostaty nawiewne – zamontowane w pomieszczeniach docelowych do podawania powietrza.
• Anemostaty wywiewne – montowane w miejscach usuwania powietrza.
• Kanał wyrzutowy – odprowadza powietrze na zewnątrz budynku.
• Filtry powietrza – zabezpieczają rekuperator i poprawiają jakość nawiewanego powietrza.
• Układ sterowania – czujniki i regulatory do optymalizacji pracy systemu.

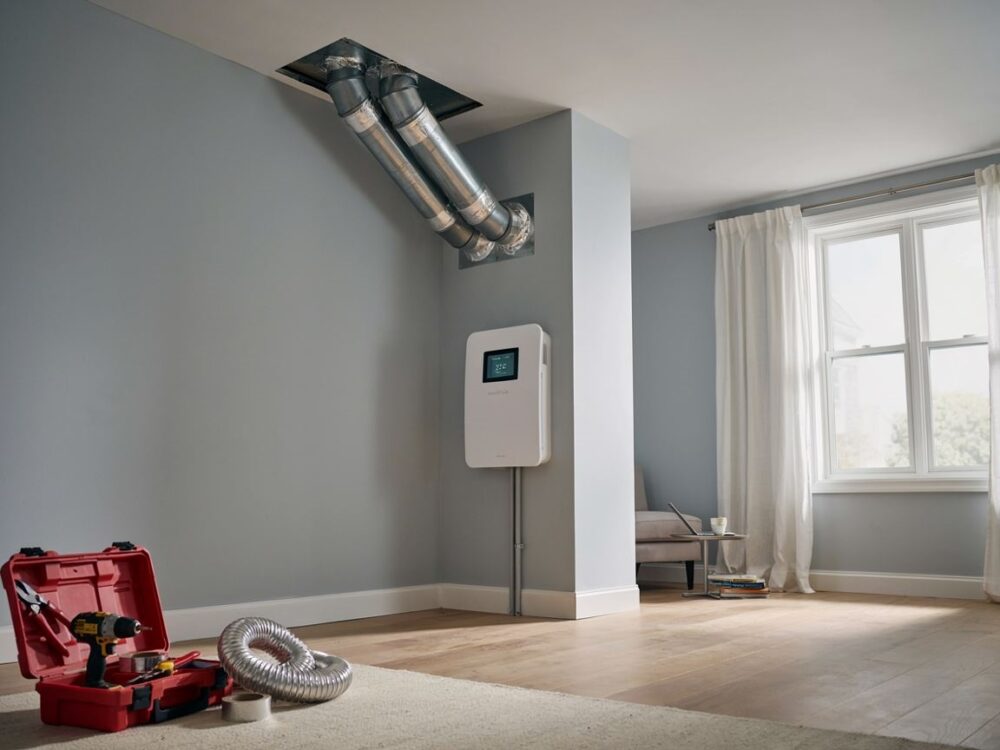

Poniższy schemat blokowy przedstawia uproszczony układ:

• Powietrze zewnętrzne → filtr → rekuperator (wymiennik ciepła) → kanały nawiewne → pomieszczenia mieszkalne
• Powietrze zużyte z pomieszczeń wilgotnych → kanały wywiewne → rekuperator (odzysk ciepła) → wyrzut na zewnątrz

Kroki montażu systemu rekuperacji

Przygotowanie projektu i wybór urządzeń

Pierwszym krokiem jest przygotowanie szczegółowego projektu instalacji, który uwzględnia:

• Kubaturę budynku i liczbę pomieszczeń
• Przewidywaną wymianę powietrza (np. 0,5 wymiany/h)
• Układ pomieszczeń i miejsca instalacji anemostatów
• Rodzaj i parametry rekuperatora (wydajność, sprawność)
• Materiały kanałów i sposób montażu
• Możliwość integracji z innymi instalacjami (np. okap kuchenny, HVAC)

W mojej praktyce dobrze sprawdza się wybór rekuperatora z możliwością regulacji wydajności i łatwą obsługą filtrów. Warto wybrać urządzenia renomowanych marek, które mają certyfikaty i dobrą opinię.

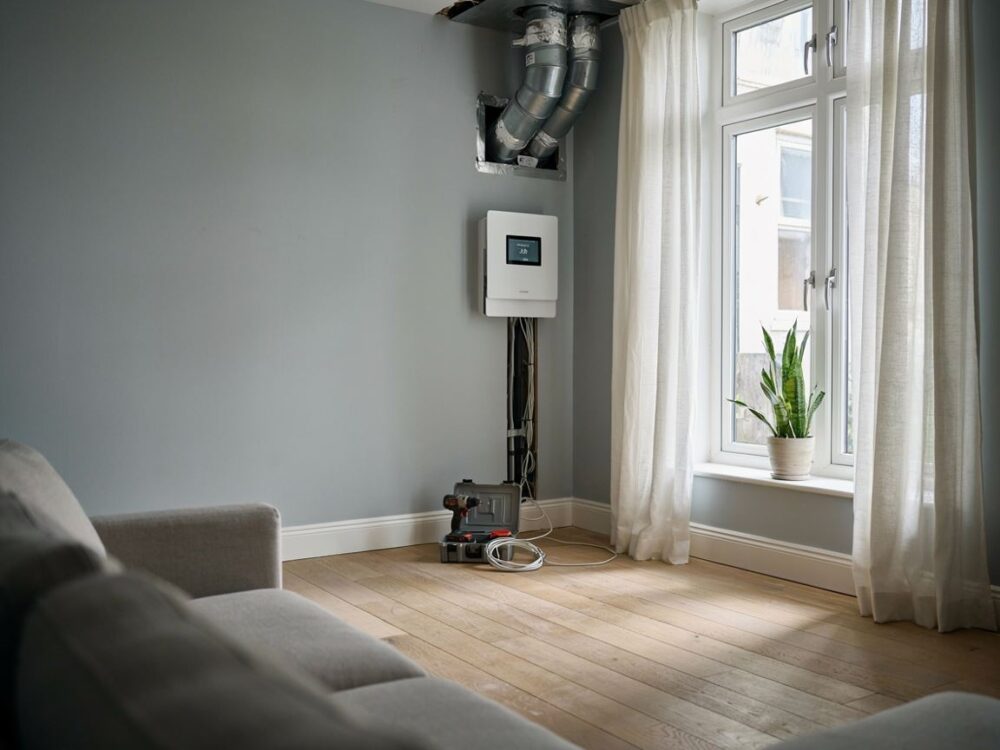

Rozplanowanie kanałów wentylacyjnych

Po zatwierdzeniu projektu należy rozmieścić kanały wentylacyjne. Zasady to:

• Kanały nawiewne prowadzić do pomieszczeń mieszkalnych, wywiewne do łazienek, kuchni i WC.
• Unikać długich i skomplikowanych odgałęzień – minimalizować opory powietrza.
• Kanały układać w stropach lub ścianach z izolacją akustyczną i termiczną.
• Zapewnić dostęp do anemostatów i filtrów w celach konserwacji.

Optymalne rozmieszczenie anemostatów

Anemostaty nawiewne powinny być zamontowane:

• W pomieszczeniach mieszkalnych na ścianach lub sufitach, z dala od okien i drzwi, by uniknąć przeciągów.
• Wysokość montażu zwykle 2,5 m dla lepszego rozprowadzenia powietrza.
• W przypadku większych pomieszczeń stosować kilka anemostatów o mniejszej wydajności zamiast jednego dużego.

Anemostaty wywiewne montujemy:

• W łazienkach i kuchniach jak najbliżej źródła wilgoci i zanieczyszczeń.
• Na wysokości ok. 2,2 m, często nad sufitem podwieszanym.

Przy rozmieszczeniu warto stosować diagramy przepływu powietrza, aby zapewnić efektywną wymianę i uniknąć martwych stref.

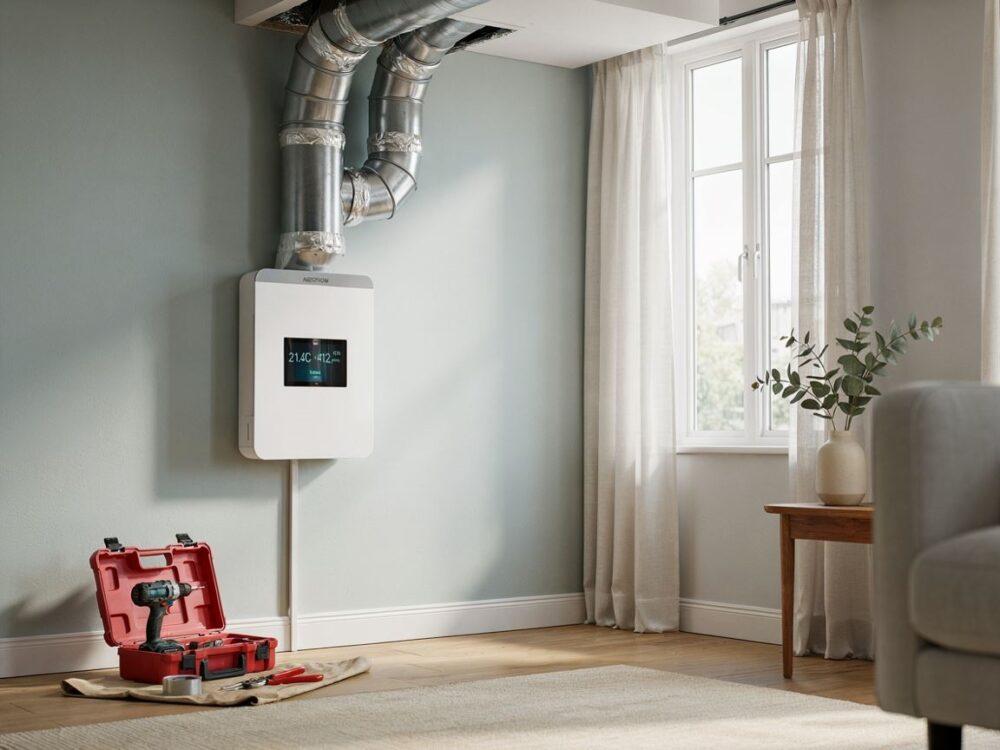

Montaż jednostki centralnej i podłączenia

Rekuperator montujemy w suchym, łatwo dostępnym pomieszczeniu. Kluczowe elementy montażu to:

• Zapewnienie solidnego podłoża lub wieszaka antywibracyjnego, by ograniczyć hałas.
• Podłączenie kanałów nawiewnych i wywiewnych zgodnie ze schematem producenta.
• Instalacja filtrów zgodnie z instrukcją, umożliwiająca łatwą wymianę.
• Podłączenie układu sterowania i zasilania.
• Wykonanie testów szczelności i pierwsze uruchomienie z pomiarem wydajności.

Instalacja kanałów w różnych typach pomieszczeń

Kanały mogą być prowadzone w stropach, przestrzeniach poddasza lub w ścianach działowych. Ważne zasady to:

• Używanie izolowanych kanałów w chłodnych lub nieogrzewanych przestrzeniach, by uniknąć kondensacji.
• Zabezpieczenie kanałów przed uszkodzeniami mechanicznymi.
• Minimalizacja kolanek i łuków dla lepszego przepływu.
• W pomieszczeniach użytkowych zostawienie dostępu serwisowego do anemostatów oraz filtrów.

W miejscach trudnych do prowadzenia kanałów, np. małe łazienki czy skosy, warto zastosować elastyczne rury lub specjalistyczne kształtki wentylacyjne.

Najczęstsze błędy i jak ich uniknąć

W praktyce najczęściej spotyka się następujące błędy:

• Niewłaściwe uszczelnienie kanałów. Powietrze przecieka, co obniża wydajność i powoduje straty ciepła. Używaj taśm uszczelniających i odpowiednich łączników.
• Złe rozmieszczenie anemostatów. Powoduje przeciągi lub niewystarczającą wentylację. Planuj wentylację z uwzględnieniem układu pomieszczeń i kierunków przepływu powietrza.
• Brak izolacji kanałów. Sprzyja kondensacji i stratą ciepła, szczególnie w nieogrzewanych przestrzeniach.
• Nieprawidłowy dobór jednostki centralnej. Zbyt mała wydajność powoduje złe warunki powietrzne, zbyt duża – nadmierny hałas i wyższe koszty.
• Brak dostępu do filtrów i anemostatów. Utrudnia konserwację i powoduje szybkie zabrudzenie urządzeń.
• Nieodpowiednie podłączenie urządzeń dodatkowych. Np. okapu kuchennego bez zaworu zwrotnego powoduje cofanie się powietrza i przeciągi.

Optymalizacja działania systemu rekuperacji

Konserwacja i serwisowanie

System rekuperacji wymaga regularnej konserwacji, aby zachować wysoką wydajność i jakość powietrza:

• Filtry należy wymieniać co 3–6 miesięcy w zależności od klasy filtra i zanieczyszczenia powietrza.
• Kanały wentylacyjne poddawać czyszczeniu co najmniej raz na 2–3 lata.
• Sprawdzać szczelność połączeń i drożność anemostatów.
• Regularnie kontrolować parametry pracy jednostki centralnej (przepływ powietrza, temperaturę, wilgotność).

Z mojego doświadczenia wynika, że system, którego konserwacja jest zaniedbana, szybko traci na efektywności i może generować problemy zdrowotne (np. rozwój pleśni).

Wskazówki dotyczące efektywności i oszczędności energii

• Ustaw odpowiednią wydajność wymiany powietrza – nadmierny przepływ prowadzi do strat ciepła i zwiększonych kosztów.
• Korzystaj z funkcji letniego bypassu (omijanie wymiennika ciepła), by latem uniknąć przegrzewania powietrza.
• Integruj rekuperację z systemem klimatyzacji lub ogrzewania dla większej efektywności.
• Dbaj o izolację kanałów i miejsca połączeń, by minimalizować straty ciepła.
• Wybierz rekuperator z wysoką sprawnością odzysku ciepła i niskim zużyciem energii.

Podsumowanie i praktyczne wskazówki dla użytkowników

Schemat instalacji rekuperacji to fundament sprawnego działania systemu wentylacji mechanicznej z odzyskiem ciepła w domu jednorodzinnym. Dokładny projekt, prawidłowy dobór urządzeń i staranny montaż kanałów oraz anemostatów gwarantują komfort i znaczące oszczędności energetyczne. Pamiętaj o regularnej konserwacji, wymianie filtrów i monitorowaniu parametrów pracy, by system służył bezawaryjnie przez wiele lat.

Z mojego doświadczenia wynika, że warto inwestować czas i uwagę w fazę projektową oraz korzystać z porad doświadczonych instalatorów, aby uniknąć typowych błędów montażowych. Dzięki temu wentylacja mechaniczna z rekuperacją stanie się nie tylko ekologicznym, ale i komfortowym rozwiązaniem dla Twojego domu.

Jeśli planujesz montaż rekuperacji, zacznij od dokładnego projektu i dobierz odpowiednie urządzenia – to klucz do sukcesu całej instalacji.
